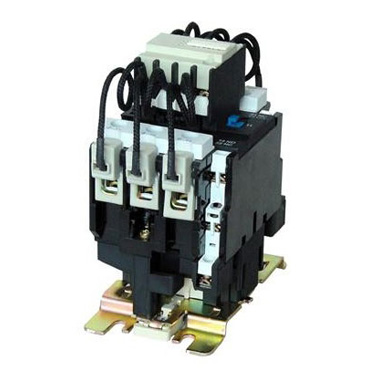

CJ19切换电容器接触器

2019/02/28 9:13:20

一:适用范围

CJ19(CJ16)系列切换电容器接触器适用于交流50Hz,额定工作电压至400V、约定发热电流至90A的电路中,供接通和分断并联电容器组,以改善电路的功率因数。

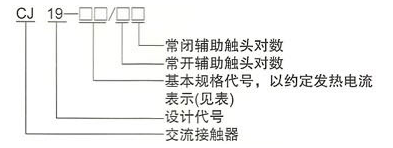

二:型号及其含义


常见型号:


CJ19-25/11 CJ19-32/11 CJ19-43/11 CJ19-63/21 CJ19-80/22 CJ19-95/22


CJ16-25/11 CJ16-32/11 CJ16-43/11 CJ16-63/21 CJ16-80/22 CJ16-95/22


三:结构特征

1.CJ19(CJ16)系列切换电容器接触器为直动式双断点结构,触头系统分上下两层布置,上层有三对预充触头与切合电阻构成抑制涌流装置。当合闸时它先接通经数毫秒之后工作触头接通,预充触头中永久磁块在弹簧反作用下释放,断开切合电阻,使电容器正常工作,接触器内部电路连接见图。



2.12、18、20Kvar的接触器有两对辅助触头,30Kvar的接触器有三对辅助触头。

3.接触器接线端有绝缘罩覆盖,安全可靠。线圈接线端标有电压数据,可防止接错。12、18、20Kvar接触器可用螺钉安装,也可借底部的滑块扣装在35mm标准卡轨上。面罩上有一个可拆装的长方形白色小牌,用户可用它打印项目代号。

四:主要技术参数

1.接触器主要技术数据

Ue额定控制电源电压

2.控制线圈电压:50Hz,220V,380V,也可按用户要求制造

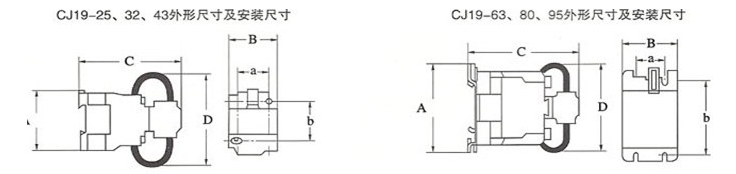

五:外形及安装尺寸



尺寸

型号

外形尺寸

安装尺寸

A

B

C

D

A

B

Φ

卡规

CJ19-25

76

47

125

120

35

50/60

4.5

35

CJ19-32

86

58

135

130

40

50/60

CJ19-43

86

58

135

130

40

50/60

CJ19-63

128

79

156

150

40

100/110

6.5

35/75

CJ19-80

128

87

160

200

40

100/110

CJ19-95

128

87

160

200

40

100/110

该系列接触器除可用螺钉安装外,亦可采用标准卡轨快速嵌入方式安装。对CJ19-25、32、43接触器,卡轨宽度35mm,对CJ19-63、80、95接触器,卡轨宽度35mm或75mm。如果你希望了解CJ19切换电容器接触器的更多信息,如使用说明书,价格,维修保养等相关信息,请联系我们。
